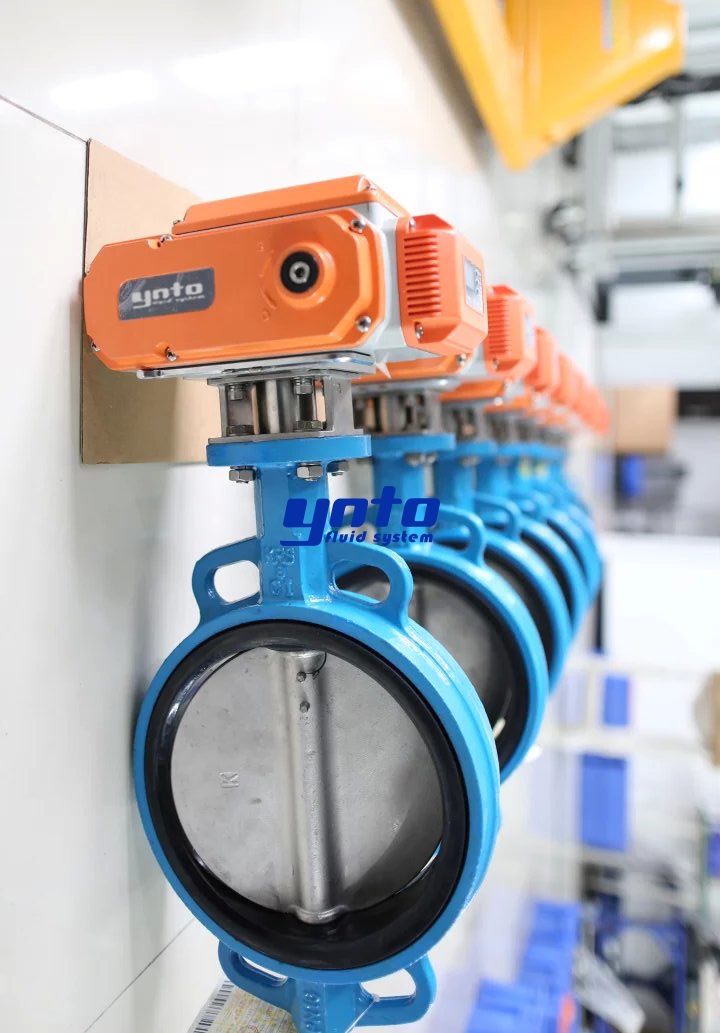

特征：具有金屬密封的閥門比具有彈性密封的閥門具有更長的壽命，但是很難實現完全密封。金屬密封比電動蝶閥更能適應鍋爐熱噴涂的任務溫度，而彈性密封則具有溫度限制的缺點。如果要求使用電動蝶閥作為流量控制，首先應確定閥的尺寸和類型。蝶閥結構合理，適用于大口徑閥門的建造。蝶閥不僅廣泛應用于煤油、煤氣、化工、水處理等個別行業，而且廣泛應用于火電廠的冷卻水系統中。稀有的電動蝶閥有雙夾蝶閥、天津蝶閥的法蘭蝶閥和對焊蝶閥。蝶閥通過雙頭螺栓連接在兩個管路法蘭之間，帶法蘭的蝶閥與閥上的法蘭連接，閥兩端的法蘭通過螺栓與管路法蘭連接，蝶閥的兩端與管道焊接。

裝置：電動蝶閥裝置控制箱廣泛應用于交流50HZ、電力系統380V以下作為消防泵控制、潛水污水泵控制、消防風扇控制、風扇控制、照明及配電控制等。

1、首先，必須確保電氣設備的機械部分已經調試并正常工作。電氣設備機械部分的調試，請參閱相關應用說明。

2、根據圖紙選擇電動蝶閥控制箱進行固定。

3、根據附在說明書上的示意圖，將控制箱的端子和電氣設備的端子用電纜連接。工作電流輸入到端子10和11。正端子連接到端子10，負端子連接到端子11。安培計連接到端子8和9，正'+'連接到8，負'-'連接到9。相關閱讀：KXBC礦用隔爆閥電氣設備控制箱

4、將三相電源分別連接到A、B、C和N端子。

5、手動調節：在確認連接正確后，打開電源，檢查控制盒是否設置為“手動”狀態。如果沒有，請按更改將控制框設置為“手動”條件。用手輪將電動蝶閥打開50%左右。當控制箱最初通電時，電氣設備有兩種操作可能性：一種是沿著正確的方向操作，閥打開指示器閃爍，電氣設備一直運行直到完全打開方向停止，并且閥打開指示器總是打開。打開的顯示器被積極地設置為100%。按下按鈕關閉閥門，電氣設備將關閉，直到整個關閉位置停止。閥門關閉指示燈將始終打開，打開顯示將自動設置為0%。另一種可能性是跑錯方向。雖然閥門打開指示燈并閃爍，但電氣設備一直朝向關閉方向運行，直到整個關閉方向停止。在這種情況下，由于調理控制箱具有電源相序的有源邏輯校驗功能，所以不需要緊急改變電源的相序。

6、電源相序有源邏輯校準功能：當控制盒的操作方向與正確方向相反，讓它運行到全關或全開方向，然后控制盒有源邏輯校準電源相序3秒鐘，以設置正確的開度和方向。邏輯相序校對功能只能在調試過程中使用，如果相應的電動閥很重要，提倡手動相序調整！

7、主動操作：獲取外部控制輸入信號，將控制箱設定為“主動”狀態，調整輸入信號，電動蝶閥應能根據輸入信號的變化主動操作。此時，控制箱和電氣設備的調試已經結束。

8、當電氣設備處于工作狀態或處于工作狀態時，按下停止按鈕將電氣設備停止在這個瞬間位置。當電氣設備停止時，按下這個按鈕以靜音。

9、每個控制箱應配備一個空氣開關，用于分配。

10、電氣設備制造商的控制電路是不同的，但是可以解決控制箱中端子布線的不同組合。
