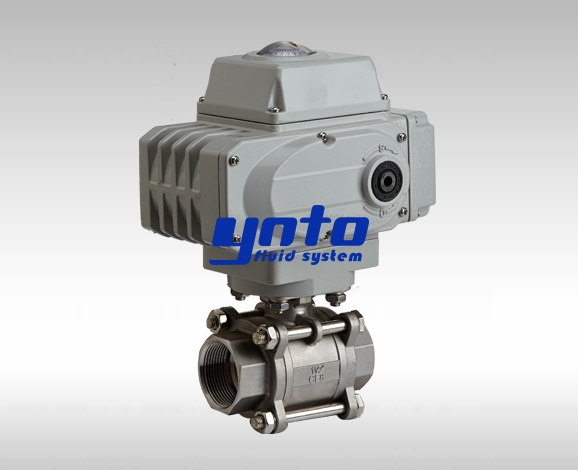

1. 首先簡單說明一下：電動球閥由電動執行器和球閥組成，構成電動球閥。
2.
3. 它是一種用于工業自動化過程控制的管路壓力元件。它通常用于管道介質的遠程控制。電動球閥標準GB/T21465-2008“閥門術語”定義為：由閥桿驅動并繞閥桿軸線旋轉的開閉部件（球體）。它主要用于切斷或連接管路中的介質，也可用來調節和控制流體。硬密封V形球閥在V形球心與堆焊碳化物金屬閥座之間具有很強的剪切力。特別適用于含纖維和細小固體顆粒的介質。電動球閥分為電動法蘭球閥、電動夾緊球閥、電焊球閥、電線塞球閥。根據密封形式，又分為軟密封電動球閥和硬密封電動球閥。
4.

---

5. 電動球閥包括浮球閥、固定球閥、軌道球閥、V形球閥、三通球閥、不銹鋼球閥、鍛鋼球閥、灰球閥、硫球閥、三通球閥、氣動球閥、電動球閥、千斤頂。TED球閥、焊接球閥、法蘭球閥、鋼絲口球閥。浮球閥
6.
7. 球閥的球閥是浮動的。在中壓的作用下，球體可產生一定的位移，并緊緊壓在出口的密封面上，保證出口的密封。浮球閥結構簡單，密封性好，但球承受的工作介質載荷全部傳遞到出口密封圈，因此有必要考慮密封圈材料是否能承受球介質的工作載荷，球在高壓下可能偏移。影響。這種結構常用于中低壓球閥。
8.
9. 固定球：球閥的球體固定，壓縮后不動。固定球閥配有浮動閥座。當施加介質壓力時，閥座移動，密封圈緊緊地壓在球上，以確保密封。通常，軸承安裝在球體的上下軸上，工作扭矩小，適用于高壓大直徑閥門。為了減小球閥的工作轉矩，提高密封的可靠性，形成潤滑油膜層，不僅提高了密封性，而且降低了工作轉矩、高壓和大口徑球閥。
10.
11. 球體和閥座密封件由金屬材料制成。密封壓力很高。介質本身的壓力不能滿足密封要求。必須施加外力。該閥適用于高溫高壓介質。彈性球在球體內壁的下端開設彈性槽，并獲得彈性。當通道關閉時，用閥桿的楔頭打開球，以密封閥座。在轉動球體之前松開楔形頭，球體恢復到原來的形狀，導致球體與閥座之間的小間隙，從而減少密封表面上的摩擦和操作扭矩。

12.




13. 電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動球閥執行機構可根據用戶要求另配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣活塞式執行機構。

14.

15. 電動球閥執行標準

    1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

    2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

    3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
